MG300 마그네틱 마이크로 기어펌프 [MG300 Magnetic Gear Pump]

	MG300 마그네틱 미이크로 기어펌프 [MG300 Magnetic Gear Pump]
	》 Max .6,000 mL/min, 5 bar 》 DC24V brushless motor 》 AC220/380V asynchonous motor, Explosion-proof motor

◈개 요

MG series 마그네틱 마이크로 기어펌프는 높은 기술력을 요하는 적용분야에 적합한 초정밀 소형 펌프이다. 마그네틱 드라이브 원리는 펌프챔버가 완벽하게 밀봉되어 있기 때문에 다양한 종류의 부식성 유체에 안전하게 사용할 수 있다. 펌프 헤드부분과 내부의 금속부는 AISI 316L 스테인레스스틸로 되어 있으며, 기어의 재질은 테프론(PTFE) 또는 엔지니어링플라스틱(PEEK)이 가능하다. MG 마그네틱 마이크로 기어펌프는 소음과 맥동이 없으며, 낮은 팽창계수(coefficient of expansion)를 갖는 상대적으로 높은 온도의 유체에 적용이 할 수 있다. 마그네틱 기어펌프는 펌프헤드의 기어를 구동하기 위한 자석이 내부장착되어 있으며, 모터 샤프트에 연결된 자석이 외부에 장착되어 있다. 내부와 외부의 두 자석의 극성에 의한 연결되어 모터의 구동력이 펌프로 전달된다. 두 자석의 연결에 의한 최대 결합력(torque)을 초과하면, 구개의 자석이 분리되는 현상이 발생할 수 있다. 마그네틱 마이크로 기어펌프는 자력을 이용하여 동력을 전달하여 유체의 누출이 없으며,스테인레스스틸(SS316) 헤드와 엔지니어링플라스틱(PEEK; Polyetheretherketone 또는 PPS; Poly phenylene sulfide) 소재의 기어를 사용하였으며, 테프론(PTFE) 씰(seal)로 구성되어 있다. 24VDC 브러쉬모터(brush motoe) 또는 브러쉬리스모터(brushless motor)를 장착하여 소형 전기기계 제작에 적합하며, 220 또는 380VAC 모터 (단상 또는 3상)를 장착 할 수 있다. 혈액투석기, 분사기, 분무기, 의료, 정밀화공, 수처리, 인쇄, 청소, 포장, 관장기, 식품가공 등 다양한 분야의 액체 이송에 적합하다.

MG300XK	MG300YT	MG300PK	MG300XK
MG300XK/AC220	MG300XK/AC220FB	MG200WBS

◈규 격

유체점도	0~3000 cps
유체온도	-30~100 ℃
유체입자	≤20 um
사용온도	-30~50 ℃
사용습도	<75 %RH
사용고도	<2.500 meter
작동방법	연속작동

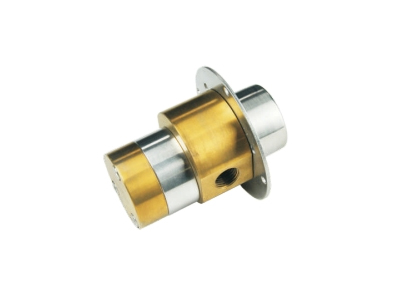

◈ MG300 펌프헤드 [MG300 Pump Head]

MG300XK	MG300YT	MG300PK

Model	Displacemnt	Pressure	System Pressure	Speed Range	Viscosity
MG312XK	1.0 mL/rev.	5 bar	-0.8~20 bar	500~3000 rpm	0.2~3000 cps
MG317XK	1.5 mL/rev.

Material	MG200XK	MG200YT	MG200PK
Housing	SS316	SS316PH	PPS
Gear	PEEK	Carbide alloy	PEEK
Static seal	PTFE	PTFE	PTFE
Gear shaft	SS316	SS316	Hastalloy
Magnet	Ferrite	Ferrite	Ferrite
Cover	SS316	SS316	SS316 coated with PTFE

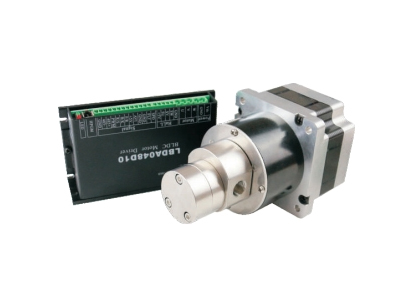

◈MG300XK/DC24W 마그네틱 기어펌프 [브러쉬리스 DC모터 타입]

마그네트 구동 마이크로 기어펌프 드라이버 외장형 브러쉬리스 DC모터(brushless motor with external driver) 내장 가변저항(DC0~5V) 스피드제어 정회전/역회전 소형화

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
MG312XK/DC24W	200~4000 mL/min	5 bar	-0.8~20 bar	200~4000 rpm	DC24V 200 Watt
MG317XK/DC24W	300~6000 mL/min

◈MG300XK/AC220(380) 마그네틱 기어펌프 [AC 모터 타입]

마그네트 구동 마이크로 기어펌프 AC 유도모터(asynchronous motor) 희토류 영구자석 인버터 스피드제어(3-상모터) 일정한 스피드 높은 토크 높은 안정성

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
MG312XK/AC220(380)	3000 mL/min	5 bar	-0.8~20 bar	3000 rpm	AC220/380V 1-phase/2-pole 120 Watt
MG317XK/AC220(380)	4500 mL/min
MG312XK/AC220(380)B	500~3000 mL/min	5 bar	-0.8~20 bar	200~3000 rpm	AC220/380V 3-phase/2-pole 180 Watt
MG317XK/AC220(380)B	800~4500 mL/min

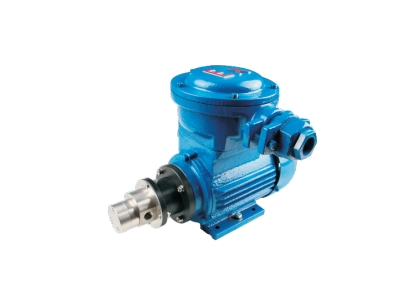

◈MG300KX/AC220(380)FB 마그네틱 기어펌프 [AC 방폭모터 타입]

마그네트 구동 마이크로 기어펌프 AC 방폭모터(ExdⅡBT4) 희토류 영구자석 인버터 스피드제어(3-상모터) 일정한 스피드 높은 토크 높은 안정성 가연성 액체이송

Model	Flowrate	Pressure	System Pressure	Speed Range	Motor
MG312XK/AC220(380)FB	500~3000 mL/min	5 bar	-0.8~20 bar	200~3000 rpm	AC220/380V 3-phase/2-pole 180 Watt
MG317XK/AC220(380)FB	800~4500 mL/min
