	로터리로브 정량펌프 [Rotary Lobe Metering Pump]
	0-120 CMH (2,000 L/min) 0-15 bar max. 110/220/380/400V, 50/60Hz, IP55 Manual/Automatic

---

카탈로그

Rotor+pump+catalogue-dbht161011.pdf

0.59MB

---

개요

· 고속회전에 의한 이송시 재료가 손상의 위험이 있거나, 기포를 형성되기 쉬운 유체의 이송에 적합하다.

· 토출부는 파손되지 않는 재질로 되어있어 지속적인 유체 이송에 적합하다.

· 유량계에 의해 정밀하게 펌프를 제어하여 가변 용량 펌프로 사용할 수 있다.

· 로터리로브 펌프는 두 개의 동기회전자로 구성되며, 루츠펌프(roots pump), 콜로이드펌프(colloidal pump) 또는 고농도펌프(high concentration pump)로 불려 진다.

· 두 개의 회전자는 기어박스 안에서 서로 쌍을 이루며 시계 반대방향으로 회전하게 되면, 높은 진공용적과 방출압력을 형성하게 된다.

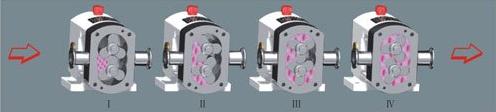

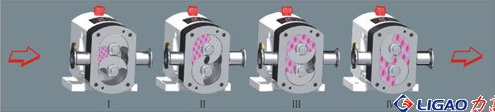

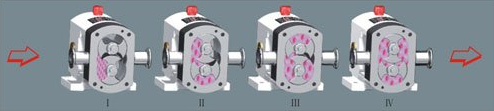

· 두 개의 회전자는 여러 가지 작은 부속품으로 구성되며, 아래 그림의 Ⅰ→Ⅱ→Ⅲ→Ⅳ 순서로 작동한다.

· I 단계에서 입구에 유체를 채우고, II 단계에서 유체를 둘러싸서, III 단계에서 밀봉한 다음, 마지막 IV 단계에서 유체를 토출부로 이송하게 된다.

· 두 개의 로터의 회전으로 공간 용적이 증가하여 고진공을 발생시켜 흡입구로 액체가 빨려들게 되고, 토출구에서는 두 개의 로터가 중첩되는 회전으로 용적이 감소되는 현상으로 인해 압력이 발생하여 토출구를 통해 액체가 배출된다.

· 이러한 사이클을 반복하며 유체의 흡입/토출을 반복하게 된다.

Three Lobe Rotor Pump
거품이 발생되는 유체 또는 고속이송시 손상되는 유체에 적합.
Double Butterfly Rotor Pump
높은 점도의 유체 또는 큰 입자를 가진 유체에 적합
Single Butterfly Rotor Pump	​
큰 입자를 가진 유체에 적합. 상대적으로 큰 맥동과 낮은 압력. 50 rpm 정도에 적합.





---

특징

· 펌프의 모든 부품은 위생 기준에 따른 스테인레스스틸로 만들어 졌습니다. 내기성의 부품 은 무해한 라텍스로 되어있다.

· 회전자와 회전자실의 유선형구조의 공차를 최소화하여 이송물질의 오염을 방지하도록 되어 있다.

· CIP 세척과 스팀살균이 가능하고, 미국 FDA와 GMP 기준을 충족시킨다.

· 기포가 있는 액체 또는 알갱이가 있는 고점도, 고농도 유체를 물리적, 화학적으로 변성없이 원래 형태로 이송가능하다.

· 고리형태로된 기계적 밀폐기는 유체에 직접 부딪치는 요동이나 높은 압력에도 누수나 마모없이 견딜 수 있다.

· 대유량, 고압 헤드는 원거리 이송과 높은 배관저항을 장치의 유체이송에 적합하다.

· 펌프실 내부에 임펠러 부분과 트랜스미션 기어로 분리되어 있으며 일정한 공간을 유지하고 있다.

· 어떠한 간섭도 없기 때문에 낮은 소음, 높은 신뢰도, 우수한 내구성을 제공하며, 에너 지를 절약하게 한다.

· 변환기를 이용하여 펌프의 유량을 조절하여 정량펌프로 사용할 수 있다.

· 증기, 액체, 고체의 혼합물의 이송이 가능하며, 10,000CP 이하의 고점도물질 또는 55% 이하의 고농도 물질의 이송에도 사용된다.

· 컴팩트하며, 저렴한 비용으로 안정적인 성능을 제공한다.

적용분야
식 품	우유, 요구르트, 버터, 아이스크림, 초콜릿, 젤리, 잼, 시럽, 맥주, 청량음료, 과일쥬스, 푸딩, 토마토소스, 참깨, 땅콩버터, 조미료, 식용유, 치즈 블록, 유청, 효모 등.
생필품	로션, 크림, 샴푸, 세제, 소독제, 피부젤, 화장품, 피부크림, 치약, 염색약, 비누, 구두약, 글리세롤, 지방산알코올, 헤어젤 등.
화 학	가솔린, 디젤, 등유, 원유, 슬러지, 아스팔트, 페인트, 안료, 염료, 코팅재료, 촉매, 피혁, 유지, 수지, 실리콘오일, 접착제, 라텍스, 클로이드물질, 콜로이드치환체 등.
의약품	헬스케어제품, 제약, 백신, 생물제제, 시럽, 슬러리, 단백질, 로얄제리, 추출물, 에멀젼, 좌약, 어분, 꽃가루 등.
환 경	진흙, 배설물, 액비 솔루션, 하수, 슬러지, 독성물질 등.
건 설	내외벽면코팅, 페인트, 코팅제, 수지, 유기용제, 방수코팅, 세라믹코팅, 페인트 코팅, 세라믹유약 등.
기 타	나노물질, 제지, 섬유, 플라스틱, 생화학, 석탄산업 등



---

주문정보

Three Lobe Rotor Pump	Double Butterfly Rotor Pump	Single Butterfly Rotor Pump
​		​
Stepless Speed Reducer Motor	Fixed Speed Reducer Motor	Frequency Ttransform Motor

Main Parameters

Model	Liter/rev.	Flow(m³/h)	Speed(rpm)	Pressure(bar)	Viscosity(cP)	Power(kw)	Hoop(mm)	Flange
RP1	0.05	0~1	40~700	10	0.5M	1.5	1.0"	DN20
RP2	0.1	0.2~2		12		2.2	1.25"	DN25
RP3	0.17	0.4~3	40~500		1M	3.0	1.5"	DN32
RP5	0.26	0.6~5		15		5.5	2.0"	DN40
RP8	0.46	1.0~8	40~450			11	2.5"	DN50
RP12	0.70	1.6~12				15	2.5"	DN65
RP20	1.20	2.8~20	40~400			18.5	3"	DN80
RP35	2.10	5.0~35				30	4"	DN100
RP55	4.20	10~55	40-350			45	DN125	DN125
RP80	6.70	16~80				75	DN125	DN125
RP120	11.0	26~120	40~300			90	DN150	DN150

1. 토출량(Liter/rev.)은 물로 테스트 하였음.

2. 유체의 점도가 높을수록 모터의 회전수(rpm)를 낮춰야 함.

3. 유량((m³/h)은 모터의 회전수에 비례하며, 토출 압력에 반비례 함.

4. 최대압력(bar)은 유체의 종류에 따라 달라짐.

5. 펌프의 연결부는 DIN/ISO/SM/NPT 핏팅으로 선택 가능함.

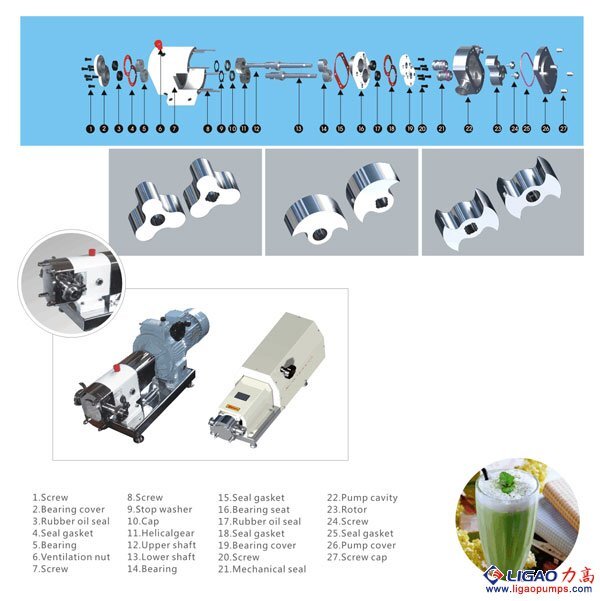

Rotor Pump Configuration

---
