	Boxer10K 다이어프램기체펌프 Diaphragm Gas/Liquid Pump
	컴팩트 다이어프램 기체/액체 펌프[Compact Diaphragm Gas/Liquid Pump] 최대유량; 3.0/6.0 Liter/min 최대압력; 800 mbar, 진공도; -500 mbar Quality Brush Motor, Brushless Motor

브랜드 소개

​ ​

Uno사는 1984년 영국 런던에서 의료 및 진단 기기 개발에 중점을 둔 제품 설계 및 개발 파트너십으로 설립되었습니다. 최초의 Boxer 펌프는 1995 년에 출시되어 시장에서 이용할 수 없었던 뛰어난 성능 대 크기 비율을 요구하는 제품의 특정 요구를 충족 시켰습니다. 펌프 설계가 현장에서 입증됨에 따라 추가 개발에 대한 관심이 커졌습니다. Boxer 제품군은 빠르게 탄생하고 확장되었습니다. Boxer 펌프는 작지만 뛰어난 성능으로 소비자에게 많은 사랑을 받았으며, 꾸준한 제품 개발을 통해 기체, 액체 다이아프램식 펌프, 튜브연동식 펌프, 분주기 등 35개 이상의 제품군으로 성장하였습니다. 지난 4년간 출시된 제품의 25%는 기존 제품과 새로운 제품의 재질, 디자인, 그리고 모터 기술의 특장점 만을 모아 생산된 제품입니다. 한번의 개발로 멈추지 않고, 고객의 요구및 시장 변화에 따라 유동성있게 제품을 변모 시키는 능력은 Boxer만의 강점이라 할 수 있습니다. Boxer GmbH는 2015 년 영업 및 마케팅의 주요 역할을 수행하여 Uno의 자매회사로 설립되었습니다. 5 년 간의 긴밀한 협력으로 2019 년 Boxer GmbH는 Uno를 인수했습니다. Uno의 설립자이자 전무이사인 Uri Friedl?nder는 Boxer GmbH의 파트너이자 주주이며 비즈니스에 계속 참여할 것입니다. 영국 제조공장은 독일 오토 베른에있는 새로운 시설로 이전되었습니다. Boxer GmbH는 유럽의 중앙에 위치하여 전세계 고객을 상대로 지속적으로 확장할 수 있는 좋은 위치에 있습니다. Boxer GmbH는 ISO 9001 : 2015 인증을 받았습니다. 제품의 품질향상을 위해 최선을 다하고 있습니다. Boxer는 기술을 주도하는 회사로서 모든 제품은 최고의 기술표준에 따라 설계되고 제작되고 있습니다. 모든 펌프는 최상의 원자재를 사용하여 영국에서 생산하고 있습니다. 각 펌프는 공장에서 출하하기 전 고객의 요구사양에 따라 시험을 거치고 있으며, 제품의 수명이 다 할 때까지 제작일자, 뱃치, 정확한 규격을 추적할 수 있도록 일련번호가 부착됩니다. Boxer GmbH는 이 분야의 요구조건에 정통한 지식을 갖추고 있는 전문기사들에 의하여 기술지원 및 응용 등이 이루어지고 있습니다. Boxer사는 기술 주도형의 회사이기 때문에 특별한 열정을 가지고 고객의 요구에 부응하기 위해서 완벽한 생산과 새로운 도전을 위해 최선을 다하고 있습니다.

브랜드 펌프 특장점

• Boxer 제품은 항상 독창적이고 지능적인 기능을 갖추고 있습니다.
• 기존 디자인보다 켐펙트하면서도 소음과 수명의 장점을 제공하는 저속작동펌프
• 10,000시간 이상의 수명을 자랑하는 브러쉬모터 솔루션
• 혁신적인 튜브고정장치의 설계로 연동튜브 수명연장
• 로터포지션센서를 장착하여 채널간 교정기능이 있는 12-채널 연동펌프
• 9,000시간 이상 사용가능한 연동펌프와 튜브 구성
• 엔코더, 스테퍼모터, BLDC모터 드라이버용 인터페이스 및 전용소프트웨어 공급

Boxer? Peristaltic Pumps 튜브연동식 액체펌프			Boxer? Diaphragm Pumps 다이아프램식 기체/액체 펌프
	자흡식 역류방지 고효율 내부식성 무보수 저소음, 저진동 컴팩트한크기 긴수명 오일 사용안함	의료 진단 장비 의료 치료 장비 환자 모니터링 의료/치과 장비 분석기기 장비 디지털 인쇄 장치 대체에너지 장치 상공업 제품 컴퓨터 시스템		내부식성 무보수 저소음, 저진동 컴팩트한크기 긴수명 경량 고효율 오일사용안함	생물, 생명공학 화학, 환경공학 음료, 식품 잉크, 페인트 의약, 제약 도금, 인쇄 분석기, 여과, 분리 음용수, 수처리 발효, 세포배양



개요

• Boxer 10K는 펌프는 컴팩트하고, 견고하며, 다목적 싱글/더블헤드 타입의 다이아프램식 기체펌프 입니다. 고성능 엔지니어링플라스틱과 탄성고무를 사용하여 높은 온도에서 사용할 수 있습니다. 브러쉬 모터 또는 블러시리스 모터를 선정할 수 있습니다.
• Boxer 10KD는 2 개의 헤드를 병렬 또는 직렬로 연결하여 가압/진공도를 향상시킬 수 있으며, 2개의 서로 다른 가스를 각각 이송 할 수 있습니다.
• Boxer 10K은 액체와 기체에 모두 사용가능한 소형 다이어프램 펌프로써, 독특한 이중 헤드구조는 유체의 맥동을 최소화합니다.
• Boxer 10K은 싱글헤드 또는 더블헤드를 선택할 수 있습니다. 더블헤드 구조는 이중으로 배열된 펌프헤드를 병렬로 연결하면 최대유량을 얻을 수 있고, 직렬로 연결하면 압력/진공을 최대한으로 활용할 수 있으며, 두 가지의 서로 다른 유체를 동시에 사용할 수 있습니다.
• Boxer 10K은 고성능 엔지니어링 플라스틱 재질로 제작되어 높은 온도를 요하는 분야에도 사용할 수 있습니다.
• Boxer 10K은 헤드의 입출구는 사용용도에 따라 방향을 전환하여 사용할수 있으며, 진동을 최소화하고 바닥에 고정할 수 있는 진동받침대가 포함되어 있습니다.

10K single headed diaphragm pump	10KD double headed diaphragm pump	10KD with brushless motor and external driver

특징

Boxer 10K
싱글 또는 듀얼헤드 펌프	고성능 Brush 모터 또는 Stepper 모터
싱글; 3.0 Liter/min, 듀얼; 6.0 Liter/mni	맥동최소화
직렬 또는 병렬 연결	고온 사용 가능
비금속 재질 접액부	선택사양 엔코더
간단한 클립고정형 OEM펌프	정비보수 불필요

다이어프램펌프 특장점	다이어프램펌프 적용분야
이송하려는 유체를 오염시키지 않습니다.	의료 진단 장비
가스가 새지 않습니다.	의료 치료 장비
유지보수의 필요가 없습니다.	환자 모니터링
부드러운 운전과 연속운전이 가능합니다.	의료/치과 장비
어떠한 설치위치에서도 작동합니다.	분석기기 장비
견고하고 컴팩트한 디자인입니다.	디지털 인쇄 장치
액체 다이어프램펌프틔 추가적인 특징	대체에너지 장치
자흡식 액체펌프입니다.	상공업 제품
건조상태에서도 작동합니다.	컴퓨터 시스템



규격

​	10K (Gas)	10KD (Gas)	10KD (Liquid)
Flow Data	3.0 l/min	6.0 l/min	1.0 l/min
Max Pressure	0.8 bar	0.8 bar	2.0 bar
Max Vacuum	-500 mbar	-500 mbar	-750 mbar
Free Flow (gas / dry)	-	-	1.6 l/m
Max suction Height (dry)	-	-	5 m H2O
Voltage Options
Brush Motor	12 / 24 V DC	12 / 24 V DC	12 / 24 V DC
Brushless Motor	24 V DC	24 V DC	24 V DC
Elastomers	Nitrile / EPDM	Nitrile / EPDM	Nitrile / Silicon
Other Wetted Parts	PPS (Polyphenylene Sulphide)
Operating Temperature	Max 50°C
Media Temperature	Max 100°C
Weight	185g	185 g	185 g

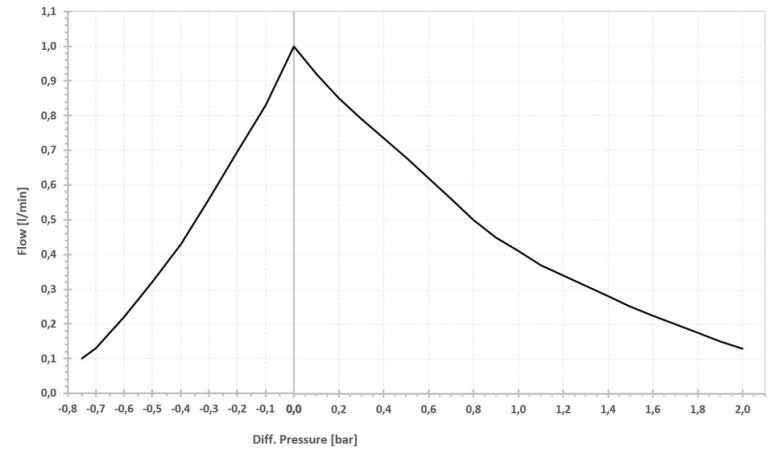

10K(Gas) with Brushed Motor	10KD(Gas) with Brushed Motor	10KD(Liquid) with Brushed Motor
​	​

주문정보

Model	Heads	Fluids	Elastomer	Motor	Part#
Boxer 10K	Single	Gas	EPDM	12V DC Brushed	10101.001
Boxer 10K	Single	Gas	EPDM	24V DC Brushed	10101.002
Boxer 10K	Single	Gas	EPDM	24V DC Brushless	10101.601
Boxer 10KD	Double	Gas	EPDM	12V DC Brushed	10102.001
Boxer 10KD	Double	Gas	EPDM	24V DC Brushed	10102.002
Boxer 10KD	Double	Gas	EPDM	24V DC Brushless	10102.601
Boxer 10KD	Double	Liquid	Nitrile	12V DC Brushed	10202.001
Boxer 10KD	Double	Liquid	Nitrile	24V DC Brushed	10202.002
Boxer 10KD	Double	Liquid	Nitrile	24V DC Brushless	10202.601

External BLDC Driver, including speed pot and case	6900.005
PWM Flow Controller for Brushed Motors	6900.009
PWM Flow Controller	External BLDC Driver

​
