	MG300 펌프헤드 MG300 Pump Head
	MG312: 1.0 mL/rev MG317: 1.5 mL/rev 압력: 최대 5 Bar Gear: PEEK, Carbide alloy

브랜드 소개

​​

ORIENT MICROPUMP CO. LTD.는 2004년에 설립되었습니다. 중국 최초로 미니펌프의 연구개발과 생산을 시작하였으며, 새로운 제품의 개발을 위해 최선을 다하고 있습니다. 다년간의 미국, 유럽 등 여러국가와 기술교류와 비즈니스를 통해 첨단기술제품의 연구에 최선을 다하고 있습니다. 엄격한 품질관리와 생산관리 시스템으로 우수한 제품과 서비스를 제공할 수 있도록 최선을 다하고 있습니다. OMP마이크로기어펌프는 정밀화학, 석유화학, 제약, 인쇄포장, 의료기계, 환경장비, 항공기, 방직기계, 응용수, 농약분무, 유전가스검출기 등 다양한 분야에 적용됩니다. OMP사는 유해물질제한지침(RoHS)과 미국 전기/전자제품안전규격(UL) 및 유럽 전기/전자파/통신규격(CE) 인증을 획득하여 제품의 안전성과 우수성을 인정받고 있습니다. OMP사는 품질우선과 신용을 바탕으로 사용자의 요구조건을 만족시킬 수 있는 열정적인 태도로 우수한 제품을 공급하기 위해 최선의 노력을 다할 것 입니다.

개요

• MG series 마그네틱 마이크로 기어펌프는 높은 기술력을 요하는 적용분야에 적합한 초정밀 소형 펌프이다. 마그네틱 드라이브 원리는 펌프챔버가 완벽하게 밀봉되어 있기 때문에 다양한 종류의 부식성 유체에 안전하게 사용할 수 있다.
• 펌프 헤드부분과 내부의 금속부는 AISI 316L 스테인레스스틸로 되어 있으며, 기어의 재질은 테프론(PTFE) 또는 엔지니어링플라스틱(PEEK)이 가능하다.
• MG 마그네틱 마이크로 기어펌프는 소음과 맥동이 없으며, 낮은 팽창계수(coefficient of expansion)를 갖는 상대적으로 높은 온도의 유체에 적용이 할 수 있다.
• 마그네틱 기어펌프는 펌프헤드의 기어를 구동하기 위한 자석이 내부장착되어 있으며, 모터 샤프트에 연결된 자석이 외부에 장착되어 있다. 내부와 외부의 두 자석의 극성에 의한 연결되어 모터의 구동력이 펌프로 전달된다. 두 자석의 연결에 의한 최대 결합력(torque)을 초과하면, 구개의 자석이 분리되는 현상이 발생할 수 있다.
• 마그네틱 마이크로 기어펌프는 자력을 이용하여 동력을 전달하여 유체의 누출이 없으며,스테인레스스틸(SS316) 헤드와 엔지니어링플라스틱(PEEK; Polyetheretherketone 또는 PPS; Poly phenylene sulfide) 소재의 기어를 사용하였으며, 테프론(PTFE) 씰(seal)로 구성되어 있다.
• 24VDC 브러쉬모터(brush motoe) 또는 브러쉬리스모터(brushless motor)를 장착하여 소형 전기기계 제작에 적합하며, 220 또는 380VAC 모터 (단상 또는 3상)를 장착 할 수 있다.
• 혈액투석기, 분사기, 분무기, 의료, 정밀화공, 수처리, 인쇄, 청소, 포장, 관장기, 식품가공 등 다양한 분야의 액체 이송에 적합하다.

특징

• 유체점도: 0~3000 cps
• 유체온도: -30~100 ℃
• 유체입자: ≤20 um
• 사용온도: -30~50 ℃
• 사용습도: <75 %RH
• 사용고도: <2.500 meter
• 작동방법: 연속작동

규격

​	MG300XK	MG300YT	MG300PK
​
Hosing	SS316	SS316PH	PPS
Gear	PEEK	Carbide Alloy	PEEK
Static Seal	PTFE	PTFE	PTFE
Gear Shaft	SS316	SS316	Hastalloy
Magnet	Ferrite	Ferrite	Ferrite
Cover	SS316	SS316	SS316 coated with PTFE

​

1	Rear Cover	2	Sliding bearing	3	Sealing
4	Pump body	5	Sealing	6	Gear
7	Sliding Bearing	8	Round Pin	9	Sliding Bearing
10	Front Cover	11	Sealing	12	Driven Magnet
13	Magnet Cover	14	Platen	​	​

Pump Type	MG = Magnetic Dive Gear Pump
Pump Series	2 = 2Series, 3 = 3Series
Gear Height	04 = 4 mm, 09 = 9 mm, 13 = 13 mm, 12 = 12 mm, 17 = 17 mm
Hosing Material	X = SS316, Y = SS316 PH (Precipitation Harderning), P = PPS
Gear Material	K = PEEK, B = Bronze, Y = SS316 PH(Precipitation Harderning), T = Carbide alloy, K = PEEK

주문정보

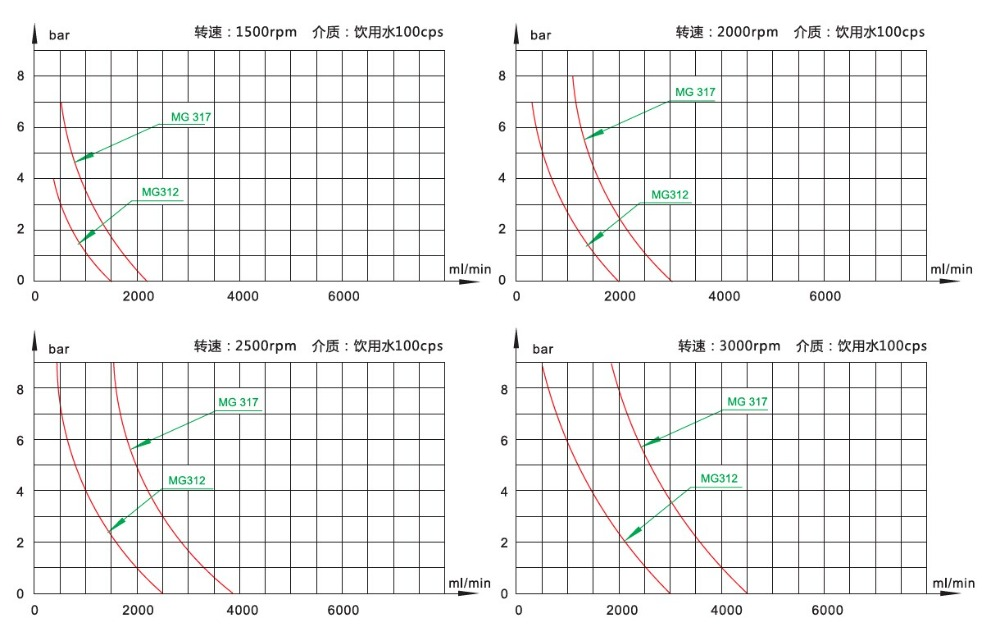

Model	Displacement	Pressure	System Range	Speed Range	Viscosity
MG312XK	1.0 mL/rev	5 bar	-0.8 ~ 20 bar	500 ~ 3,000 rpm	0.2 ~ 3,000 cps
MG317XK	1.5 mL/rev

관련제품

		​​
MG300XK/DC24W BLDC모터 마그네틱기어펌프	MG300XK/AC220(380) AC모터 마그네틱기어펌프	MG300KX/AC220(380)FB AC방폭모터 마그네틱 기어펌프	MG300WBS 디지털 마그네틱기어펌프
유량 : 최대 6 L/min 압력: 최대 5 Bar 드라이버 외장형 브러쉬리스 DC모터 DC24V(200 Watt)	유량 : 최대 4.5 L/min 압력: 최대 5 Bar AC220/380V,1-phase/2-pole 120 Watt AC220/380V, 3-phase/2-pole 180 Watt	유량 : 최대 4.5 L/min 압력: 최대 5 Bar AC 방폭모터(ExdⅡBT4) AC220/380V, 3-phase/2-pole 180 Watt	유량 : 최대 6 L/min 압력: 최대 5 Bar 모터스피드 디지털 디스플레이 AC220V/200W

​
