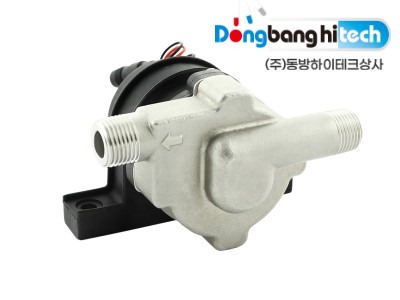

	TL-C01 전기온수기 원심펌프
	TL-C01 Electric Instant Water Heater Pump 17~24 Liter/min 6~11 Meter 12/24 VDC



브랜드 소개

​​

TOPS Industry & Technology Co.,Ltd.는 2001 설립되었으며 다양한 마이크로 DC 펌프와 포괄적인 유체 솔루션을 제공하는 회사입니다. 브러쉬리스 DC 원심펌프, 태양열 DC 펌프, 마이크로 다이아프램 가압/진공펌프, 마이크로 기어펌프는 가전제품, 식품음료산업, 자동차산업, 대체에너지, 의료장비, 실험테스트장비, 환경수처리장비, 인쇄포장기, 컴퓨터통신장비 등의 상업용 또는 공업용으로 널리 사용됩니다. TOPSFLO는 통합 품질보증시스템을 도입하고 제품의 품질을 보장하기 위해 완벽하고 정교한 생산, 테스트 장비를 보유하고 있습니다. 원자재에서부터 최종완제품에 이르기 까지 20여명의 전문기술자들에 의해 엄격한 일련의 테스트를 거치게 됩니다. 원재재조달에 엄격한 검사 규칙을 적용하여 완제품의 완성도를 높이로서 전세계 고객으로부터 높은 신뢰를 얻고 있습니다. TOPSFLO 연구개발팀은 전자기, 유체역학, 재료역학에 정통한 전문 경험가진 기술자로 구성되어, 전세계 최신기술을 접목하여 신제품을 설계하고 개발하고 있으며, 동시에 고객의 요구에 근거한 제품을 공급할 준비가 되어 있습니다. TOPSFLO의 영업기술팀은 다양한 해외고객 지원 경험을 가지고, 신속하고 만족스러운 해결방안을 제공할 것입니다. TOPSFLO는 2006년 ISO9001 인증을 받고, 모든제품은 유럽연합 CE 인증과 유해물질제한지침(RoHS)에 따라 생산하고 있으며, 신화학물질관리제도(REACH)를 준수하고 있습니다. 스웨덴, 독일, 영국, 프랑스, 이탈리아, 네델란드, 폴란드, 호주, 뉴질랜드, 미국 등을 비롯하여 전세계 60여개국에 공급되고 있습니다. TOPSFLO는 우수한 품질과 세계적인 수준의 서비스로서 전세계 고객들과 함께 협력관계를 유지하여 소형 DC 펌프 분야에서 최고가 될 것입니다.

개요

• TL-C 시리즈는 소형 브러시리스 DC 자기 구동 원심 펌프로,이 펌프 시리즈는 작고 가벼우 며 조용합니다.
• 여기에는 누출 없는 정적 밀봉, 광범위한 작동 전압, 안정적인 성능, 긴 수명, 식품 등급 재료, 고온 저항 및 기타 특성이 포함됩니다.
• 브러시리스 원심 펌프는 다양한 일반, 상업 및 산업 응용 분야를 위해 전문적으로 설계되었으며 재순환 펌프에 이상적입니다.
• 정제수, 해수 및 펌프 재료와 호환되는 물과 유사한 점도를가진 기타 액체에 사용할 수 있습니다.

특징

Features:

• 소형 브러시리스 원심 펌프에는 3 상 브러시리스 모터, 고성능, 저전력 소비, 긴 수명, 다기능 제어, 저전력 시동이 있습니다.
• 정적 밀봉 및 누출을 달성할 수 있는 고급 마그네틱 드라이브 기술.
• 워터 펌프의 신뢰성은 특별한 디자인에서 비롯되며 작동하는 부분은 하나뿐입니다
• 마그네틱 드라이브 로터 / 임펠러는 세라믹 베어링에서 회전하므로 시장의 일반 표준을 훨씬 넘어 워터 펌프의 수명을 연장 할 수 있습니다.
• TOPSFLO 특수 밀폐형 임펠러 - 동적 균형, 고성능, 더 강한 압력, 더 안정적인 흐름
• 보호 기능: 임펠러 고정 로터 보호, 과전압 보호, 과전류 보호, 공회전 보호(맞춤형) 등
• 수압 증가,보다 안정적인 흐름 : 고효율 모터 및 로터 설계, 작은 물 손실, 큰 흐름 헤드, 높은 에너지 효율 채택
• 누출 없음, 더 확실한 정적 밀봉 설계, 일본에서 수입된 PPE, 엄격한 테스트
• 저소음 실현: 40dB , 평균 소음보다는 일반적으로 더 낮습니다
• 브러시리스 DC 모터, 고효율, 저온 상승, 안정적이고 신뢰할 수 있는 20,000시간의 긴 수명

​

Application:

• 온수기 순환 시스템, 순간 온수기, 제로 냉수기
• 히터, 온수기 재순환, 항온 가스 온수기 가압
• 냉각 순환 시스템, 냉각기
• 탄산 음료 기계, HVAC 체계
• 여압 신청, 일반적인 물 전송
• 계기와 장비 순환 냉각
• 가스 보일러, 탄산 음료 기계
• 분리형 온수기
• 특수 압력 물 탱크
• 내압 파이프라인용 특수 펌프
• LED 냉각, 반도체 냉동
• 야외 욕조 및 기타 가압 장비
• 공기 에너지 DC 워터 펌프
• 공기에너지(소스) 히트 펌프

​

Usage Note:

• 사용하기 전에 사용하는 장소의 조건이 사용 범위 및 성능 요구 사항을 충족하는지 확인하십시오.
• 워터 펌프가 물이나 기타 액체에 빠진 경우 펌프의 고정자 부분에 잔류 액체가 있는지 확인할 수 없을 때 사용하지 마십시오.
• 불순물이나 자성 입자가 있는 액체를 사용하는 것은 엄격히 금지되어 있습니다.
• 햇볕에 사용하는 것은 엄격히 금지되어 있습니다.
• 30V보다 큰 AC 전압 또는 DC 전압에 접근하는 것은 엄격히 금지되어 있으며 양극과 음극을 반대로 연결하는 것은 엄격히 금지되어 있습니다

규격

Model	TL-C01-A	TL-C01-B	TL-C01-C
Max Flow Rate	18L/MIN, 24L/MIN	18L/MIN, 22L/MIN	18L/MIN, 24L/MIN
Max Static Lift	8M, 11M	8M, 11M	8M, 11M
Rated Voltage	12V / 24V	12V / 24V	12V / 24V
Impeller Type	Closed impeller	Open impeller	Open impeller
Motor Type	Three-phase brushless DC motor	Three-phase brushless DC motor	Three-phase brushless DC motor
Food Grade(Y/N)	Y	Y	Y
Liquid Temperature	0-100°C	0-100°C	0-100°C
Pump Theory	Centrifugal pump	Centrifugal pump	Centrifugal pump
Ambient Temperature	-10-50°C	-10-50°C	-10-50°C
Media	Pure Water	Pure Water	Pure Water
Waterproof Class	IP68	IP68	IP68
Use Place	Indoor or Outdoor	Indoor or Outdoor	Indoor or Outdoor
Working Voltage Range	6~18V or 12~28V	6~18V or 12~28V	6~18V or 12~28V
Power Consumption	25~48W	26.4~48W	26.4~48W
Noise Class form 1M	48dB /Max	48dB /Max	42dB /Max
Ideal Life Time	20000 Hours	20000 Hours	20000 Hours
Working Mode	Continuous	Continuous	Continuous
OD of Inlet	18 mm	21 mm	thread nozzles: G1/2
OD of Outlet	18 mm	11.5mm	thread nozzles: G1/2
Dimension	89.3x60.34x88.29 mm	89.3x60.34x78.27 mm	85.8x64.53x83.8 mm
Power Supply	DC power supply, battery, solar powered
Protection Functions	automatic blocked protection,, overvoltage protection, overcurrent protection, overload protection
Flow Rate Regulation	(customized functions) PWM, 0~5V speed control
Remarks	Can’t dry-running, not Self-priming

주문정보

Model Number	Rated Voltage (Volt)	Voltage Range (Volt)	Flow Rate (L/Min)	Static Lift (Meter)	Media Temp. (°C)	Rated Current (Amp)	Rated Power (Watt)	Food Grade
TL-C01-A12-2008	12	6-18	20	8	70	2.8	34	Y
TL-C01-A24-2411	24	12-28	24	11	70	2.0	48	Y
TL-C01-B12-1908	12	6-18	19	8	70	2.8	34	Y
TL-C01-B24-2211	24	12-28	22	11	70	2.0	48	Y
TL-C01-C12-2008	12	6-18	20	8	70	2.8	34	Y
TL-C01-C24-2411	24	12-28	24	11	70	2.0	48	Y

Remarks: All wetted materials is food grade, FDA Certified

NOTE: Customization

1. /H High Temperature 100 °C (212 °F), not H normal type liquid ≤ 70 °C

2. /S Submersible, Liquid ≤ 50 °C

3. /PV Powered by solar panel directly

4. /FG (RPM) Signal Wire

5. /PWM or /5V Speed Control

Curve & Dimension

​
