[ASI] - Model 545 정밀고압정량펌프, Prep-HPLC 펌프

Model 545 정밀고압정량펌프, Prep-HPLC 펌프

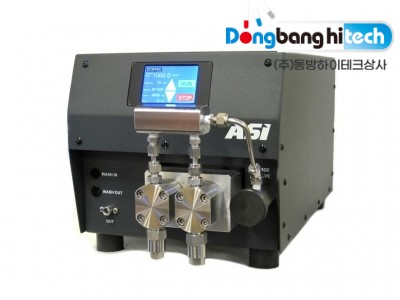

Model 545 Star Prep Pumps

	ASI

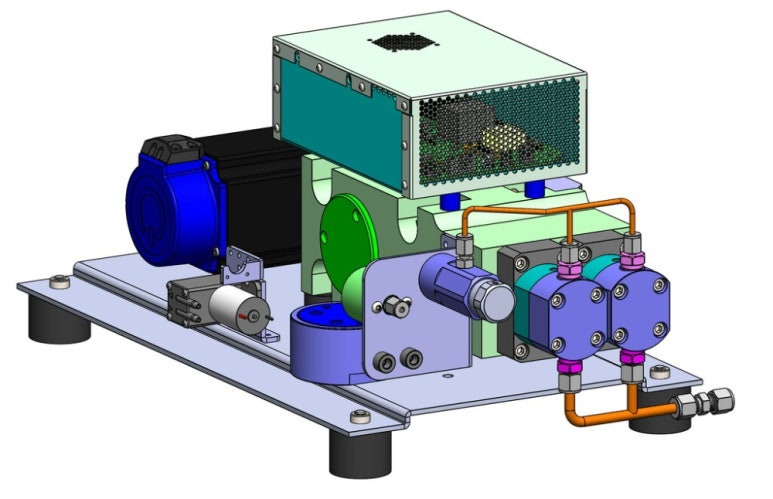

	pring Loaded Check Valve Floating Pump Seal Dual Piston Design Micro, Analytical, Semi-prep, Prep Pump Head



1. 개요

​

• Analytical Scientfic Instruments(ASI)는 다양한 종류의 액체크로마토그래피(HPLC)용 기기와 부속품을 제조하고 있습니다.
• ASI 제품에는 크로마토그래피 사용자가 직면하고 있는 문제점을 해결하기 위하여 고유의 독특한 기술들이 집약되어 있습니다.
• ASI사의 자흡식 체크밸브(check valves), 유체혼합기(HyperShear™ mixers), 유체분배기(QuickSplit™ splitter) 들은 사용자에게 커다란 만족을 드릴 것입니다.
• 또한 이러한 제품은 HPLC 시스템 제조와 같이 전문적인 기술을 요하는 OEM 분야에서 필요로하는 규격을 만족시킬 수 있습니다.
• PrimeLine™ HPLC Pump (고압정밀정량펌프)는 크로마토그래피 사용들에게 적합하도록 설계되었습니다.
• ASI의 고압정밀정량펌프는 저렴하면서도 높은 신뢰성을 제공하는 등용매용리(isocratic) HPLC 펌프 또는 기울기용리(gradient) HPLC 펌프입니다.
• 크로마토그래피 사용에 필요한 요구사항을 모두 만족할 수 있는 다양한 기능을 모두 가지고 있습니다.

​

---

2. 특징

​

• Self-Priming ;

펌프를 켜고 퍼지밸브(purge valve)를 오픈시키면. 펌프내부에 유체가 채워지지 않은 상태에서도 스스로 유체를 흡입합니다.

주사기를 이용해 액체를 채우는 작업을 하지 않아도 됩니다.

• Patented Floating Pump Seal ;

피스톤씰(seal)은 항상 피스톤과 완벽하게 일적선으로 정렬될 수 있도록 실제적으로 유동(浮遊)합니다.

피스톤씰의 평균수명은 순수(H2O)로 6,000 PSI 압력에서10 mL/min 의 유량으로 연속작동시 5,000 시간 이상을 보장합니다.

Pump Head	Flow Rate Range	Pressure Rating
545 Star-Prep	0.20 ~ 250 mL/min. 4.00 ~ 500 mL/min. 10.0 ~ 1,500 mL/min.	4,000 psi max. 2,000 psi max. 500 psi max.
546 Star-Pilot	2.00 ~ 500 mL/min. 2.00 ~ 1,000 mL/min. 5.00 ~ 1,500 mL/min.	6,500 psi max. 4,500 psi max. 3,000 psi max.

• Intuitive Software Control ;
• 펌프의 제어는 초심자 조차도 간편하게 사용할 수 있도록 설계되어 있습니다.
• 읽기쉬운 4 선 x 20 글자의 LCD 디스플레이는 사용자가 같은 회면에서 여러가지 펌프 파라메터를 관찰할 수 있습니다.
• 기울기 용리 장치로 사용될 경우에는 60가지 분석방법을 저장하고 작동시킬 수 있습니다.
• Solvent Compressibility Compensation ;
• 다양한 종류의 용매에 대한 압축 보정치을 내장하고 있어서, 사용자는 사용하는 용매에 대한 압축보정을 자동으로 변경 할 수 있습니다.
• Easy Maintenance ;
• 펌프의 전면부에서 사용자가 편리하게 정비보수할 수 있도록 하였습니다.
• 펌프케이스를 열지 않고 헤드부분만 분리하면 다른 공구를 사용하지 않고도 피스톤과 피스톤씰은 신속하고 간편하게 교체할 수 있습니다.
• Pressure Sensor ;
• 압력센서의 내장으로 실시간으로 압력을 관찰 할 수 있습니다.
• Prime/Purge Assembly ;
• 프라임/퍼지 밸브는 용매교체시 기포를 제거하고(Purge) 용매를 채워주는 작업(Prime) 을 용이하게 합니다.

---

3. 규격

​	Model 545 Star-Prep	Model 546 Star-Pilot
Flow Rate Range: (Pressure Rating)	0.20 ~ 250 mL/min. 4,000 psi max. 4.00 ~ 500 mL/min. 2,000 psi max. 10.0 ~ 1,500 mL/min. 500 psi max.	2.00 ~ 500 mL/min. 6,500 psi max. 2.00 ~ 1,000 mL/min. 4,500 psi max. 5.00 ~ 1,500 mL/min. 3,000 psi max.
Accuracy:	±100 uL/min or ±1% of selected flowrate whichever is greater	±200 uL/min or ±1% of selected flowrate whichever is greater
Precision:	0.25% from 10 ~ 100 mL/min at 20 degrees C	0.50% from 100 ~ 500 mL/min at 20 degrees C
Pulsation:	<1.0% Δ P/P at >500 PSI	<5.0% Δ P/P at >500 PSI
Dimensions:	11.55” W x 20.75” D x 11.25” H	11.55” W x 20.75” D x 11.25” H
Weight:	65 lbs.	75 lbs.
Power input:	220/240 VAC, 50/60 Hz	220/240 VAC, 50/60 Hz

---

4. 주문정보

Model 545 StarPrep	Model 546 StarPilot

Description	Part Number
Model 545 StarPrep 250 Metering Pump, SST, 0.20-250 mL/min, 4,000 psi max.	545-0250
Model 545 StarPrep 250 Metering Pump, PEEK, 0.20-250 mL/min, 4,000 psi max.	545-0250B
Model 545 StarPrep 250 Metering Pump, Titanium, 0.20-250 mL/min, 4,000 psi max.	545-0250T
​	​
Model 545 StarPrep 500 Metering Pump, SST, 4.00-500 mL/min, 2,000 psi max.	545-0500
Model 545 StarPrep 500 Metering Pump, PEEK, 4.00-500 mL/min, 2,000 psi max.	545-0500B
Model 545 StarPrep 500 Metering Pump, Titanium, 4.00-500 mL/min, 2,000 psi max.	545-0500T
​	​
Model 545 StarPrep 1500 Metering Pump, SST, 10.0-1,500 mL/min, 2,000 psi max.	545-1500
Model 545 StarPrep 1500 Metering Pump, PEEK, 10.0-1,500 mL/min, 2,000 psi max.	545-1500B
Model 545 StarPrep 1500 Metering Pump, Titanium, 10.0-1,500 mL/min, 2,000 psi max.	545-1500T
​	​
Model 546 StarPilot 500 Metering Pump, SST, 2.00-500 mL/min, 6,500 psi max.	546-0500
Model 546 StarPilot 500 Metering Pump, PEEK, 2.00-500 mL/min, 6,500 psi max.	546-0500B
Model 546 StarPilot 500 Metering Pump, Titanium, 2.00-500 mL/min, 6,500 psi max.	546-0500T
​	​
Model 546 StarPilot 1000 Metering Pump, SST, 2.00-1,000 mL/min, 4,500 psi max.	546-1000
Model 546 StarPilot 1000 Metering Pump, PEEK, 2.00-1,000 mL/min, 4,500 psi max.	546-1000B
Model 546 StarPilot 1000 Metering Pump, Titanium, 2.00-1,000 mL/min, 4,500 psi max.	546-1000T
​	​
Model 546 StarPilot 1500 Metering Pump, SST, 5.00-1,500 mL/min, 3,000 psi max.	546-1500
Model 546 StarPilot 1500 Metering Pump, PEEK, 5.00-1,500 mL/min, 3,000 psi max.	546-1500B
Model 546 StarPilot 1500 Metering Pump, Titanium, 5.00-1,500 mL/min, 3,000 psi max.	546-15000T

​

​

​
