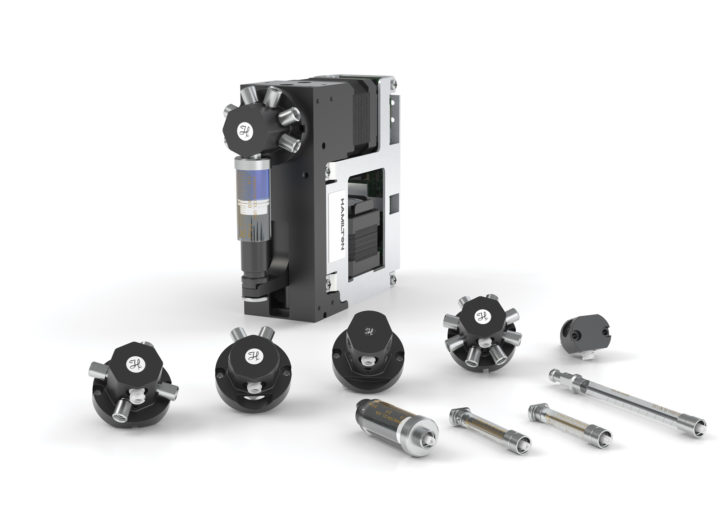

PSD/6 정밀 주사기펌프 모듈
[PSD/6 Precision Syringe Pump Module]
60 mm Syringe Pump
6,000/48,000/384,000 High Resolution
16 Pumps Daisy-chain


◈개 요

 Positive Displacement Syringe Pumps
Hamilton 주사기펌프는 일반적으로 정확하게 시료와 시약을 이송하는 액체충진 보조시스템 분야에 사용되며, 정밀한 분주가 필요한 공정 및 연속자동분주에 사용됩니다. 주사기펌프는 서비스가 간편한 양변위치환 액체펌프로써 높은 정밀도와 재현성을 제공합니다.액체의 비압축율에 의해 주사기펌프는 표면장력, 점도, 습도, 정수압, 기압과 같은 액체 환경인요인으로부터 영향을 받지 않습니다.
주사기펌프는 1회용 팁과 함께사용하면 에어변위피펫(ADP, air displacement pipetting, micro pipette)과 같은 용도로도 사용할 수 있습니다. 튜빙에 있는 액체는 시스템유체가 되어 피펫팁으로 액체를 흡입하고 분주하는 역활을 하게 됩니다. 이러한 방식으로 사용할 경우 1회용 피펫팁을 버리면 되므로 교차오염의 위험이 없으며, 대용량의 시약을 연속적으로 분주할 수 있으며, 시스템유체를 액체로 씻어낼수 있습니다.

 Other benefits of liquid-filled positive displacement systems include:
나노리터 ~  밀리리터 범위의 대용량 분주
고농도 산, 염기 및 휘발성유기용매와 같은 강한 화학물질을 처리할 수 있는 비활성 유로
에어변위피펫(ADP)은 한 곳에서 시료를 채취하고 다른 곳으로 이송하지만,
   주사기펌프는 신속하게 대용량의 시료를 연속적으로 분주
밸브와 주사기 및 튜빙의 교체가 용이
한꺼번에 연속적으로 여러 곳에 분주
한 대가 분주할 때 다른 펌프는 흡입하도록 직렬연결(daisy-chain)하면 처리량 증대
높은 압력으로 흘러가는 유체에 시료를 주입할 수 있는 주사기펌프밸브
마이크로 유체분야에 일정한 유량제어

 Syringe Pump Overview
Hamilton PSD 정밀주사기펌프는 최고품질의 밸브와 비활성 재질의 주사기, 부식성 흄으로 부터 보호할 수 있는 격리된 회로기판으로 구성되어 높은 신뢰성을 제공합니다.

 Superior form and function saves you money
Hamilton은 유체보조스템인 주사기, 밸브, 펌프모듈을 설계하고 개발하고 있습니다. 이러한 통합된 제조과정은 구성부품들 간에 완벽한 호환성을 보장되므로 전체 유니트로 완성였을 때 훨씬 우수한 성능을 나타내는 결과로 나타나게 됩니다. PSD펌프의 특출한 신뢰성에 의해 품질보증수리 비용을 줄이고 유지보수계약에 따른 잠재적인 이익을 늘릴 수 있습니다.
Hamilton 주사기는 성능 저하없이 수명이 오래갑니다. PSD 주사기는 PSD 펌프 구조와 정확하게 일직선으로 배열되도록 만들어져서 수명을 극대화합니다.

◈특징

A Compact, Full-Height Pump, for Precision Dispensing of Small to Large Volumes
 Hamilton PSD/6는 최근에 새롭게 출시된 표준높이 주사기펌프모듈로써 용량이 가장 큰 주사기를 사용하여 분주, 연쇄분주, 희석 등의 모든 표준 유체조작 기능을 발휘합니다. 유동안정성을 향상시키고 분주시간을 최대화하여 증가하여 유동세포분석기와 미세유체공학 분야에 이상적입니다.

 각종 밸브와 주사기를 간단히 조합하여 독자적인 작동되는 주사기 드라이브 모듈입니다. 16 대의 펌프를 직렬연결(daisy-chain)하여 개별적으로 제어할 수 있습니다.

 PSD/6는 까다로운 분야의 요구조건을 만족시킬 수 있는 믿고 즉각적으로 사용할 수 있는 장치입니다. 고객의 기대에 부응하는 기술을 제공하므로써  개발 프로젝트에 소용되는 시간과 예산을 절약될 것입니다.

Other features and benefits of the PSD/6:

 60 mm 스트로크 길이
 22 lbf(10 kgf) 의 추진력, 50 lbf(22 kgf) 업그레이드 가능
 미세유체공학에 필요한 진정한 속도를 보장하는 스피드 펌웨어
 작은 사이즈에 다양한 밸브와 주사기 장착
 초정밀 스테퍼모터 (18,000 steps / 60 mm stroke)
 독립적으로 사용하거나 또는 직렬연결(daisy-chain)하여 사용
 데모용 케이블 및 CD 공급 가능
 유해물질 사용제한지침 (RoHS-compliant)

Liquid-filled sub-system applications to precisely transfer samples and reagents

 정밀유체 장비
 시료전처리 장비
 생명과학 장비
 의료진단 장비
 의료치료 장비
 분석기기 장비
 디지털 인쇄장치
 대체에너지 장치

◈규 격

  PSD/4 (Half-Height Pump)
PSD/6 (Full-Height Pump)
General Specifications

Accuracy:

± 1.0% @ 100% stroke

Precision:

+ 0.05% @ 100% stroke

Fluid Path:

Borosilicate glass, PTFE, PFA, CTFE or ceramic

Weight:

1.2 kg.

1.67 kg.

RoHS Compliant:

Yes

Linear Force Capability:

9.07 kgf.

Power Requirements

Supply Voltage:

24 VDC

Current:

850 mA maximum

Syringe and Syringe Drive

Syringe Volumes:

12.5 uL ~ 12.5 mL

25 uL to 50 mL

Syringe Materials:

Glass barrel, PTFE or PFA insert, stainless steel or aluminum plunger with PTFE coating, PTFE or UHMW-PE plunger tip

Resolution:

3,000 (standard) / 24,000 (high)

6,000 (standard) / 48,000 (high)

Syringe Drive Mechanism:

Stepper motor driven lead screw and optical encoder

Stroke Length:

30 mm

60 mm

Stringe Speeds:

1 second~ 50 minute/stroke

2 second ~ 100 minute/stroke

Valve and Valve Drive

Valve Drive Speed:

250 ms per 120° rotation

Valve Drive:

Stepper motor with optical encoder feedback

Valve Fittings:

1/4" - 28

Valve Materials:

CTFE, PTFE or ceramic

Nominal Fluid Path Diameter:

All valves: 0.060” (1.524 mm) unless otherwise noted

Communication

Type:

RS-232, RS-485, or CAN

Protocols:

Terminal and standard

Baud Rate:

9600 or 38,400 (RS-232 or RS-485); 100,000 or 125,000 (CAN)

Data Bits:

8

Parity:

None

Stop Bit:

1, Half duplex

Daisy Chain Length:

Up to 16 individual pumps

Programmable Capabilities:

Ramps, cutoff velocity, backlash compensation, syringe speeds, loops, on-the-fly speed changes, terminate moves and delays, error detection, valve rotation selection, enhanced "h" factor capabilities including valve rotation CW and CCW

Environmental Operating and Storage Range

Operating Temperature:

15°C ~ 40°C

Operating Humidity:

20% to 95% relative humidity, non-condensing

Storage Temperature:

-20°C ~ 65°C

Storage Humidity:

20% to 95% relative humidity, non-condensing

◈주문정보

PSD/4 (Half-Height Pump) ; The PSD/4 is the most compact Hamilton syringe pumps. It is based on half height (30 mm stroke length) syringes.  This space saving design is performs all standard liquid handling functions, including dispensing, serial dispensing and diluting.

ss

PSD/6 Pumps



PSD/6 Standard

63133-01

PSD/6 High Lift Force

91196-01

PSD/6 High Valve Torque

99197-01

PSD/6 High Valve Torque and Lift Force

99198-01

PSD/6 Smooth Flow

99199-01

PSD/6 Starter Kit



Demo Communication Cable for PSD/4, MVP/4 and PSD/6

57025-01

Starter Kit for the PSD/4, MVP/4 and PSD/6

64316-04

PSD/6 Type
Specifications

Highest Resolution
(steps/stroke)

Fastest/Slowes
(time/stroke)

Size
DxHxW(in)

Linear Force Capability
(lbf)

Valve Torque Capability
(in oz)

Weight
(lbs)

Standard

48,000

2 sec / 100 min

4.2 x 8.99 x 1.75

20

25

3.65

Smooth Flow

384,000

28.2 sec / 960 min

4.2 x 8.99 x 1.75

22

25

3.77

High Lift Force

109,714

8.1 sec / 228.6 min

4.2 x 8.99 x 1.75

40

25

3.65

High Valve Torque

48,000

2 sec / 100 min

4.99 x 8.99 x 1.75

20

75

4.22

High Valve Torque and Lift Force

109,714

8.1 sec / 228.6 min

4.99 x 8.99 x 1.75

40

75

4.22

PSD/6 Syringes ; Syringes for the PSD/6 syringe pump are available with a standard PTFE-tipped plunger, SaltLine plunger, and a long life UHMWPE (Ultra High Molecular Weight Poly Ethylene) tipped stainless steel plunger. The stroke length of a PSD/6 syringe is 60 mm.


PTFE Tip

UHMWPE Tip

25 µL 80222 N/A
50 µL 80922 8300-15
100 µL 81022 8300-20
250 µL 81122 8300-25
500 µL 81222 8300-30
1 mL 81320 8300-35
2.5 mL 81420 8300-40
5 mL 81520 8300-45
10 mL 81620* 8300-50
25 mL 82521** NA
50 mL 85021** NA
* Directly compatible with valve 7992-01, 7993-01, 9998-01, and 59943-01.
Use adapter (P/N 209651) for compatibility with all remaining valves listed below.
** Directly compatible with valve 9998-01 and 59943-01.
Use adapter (P/N 209651) for compatibility with all remaining valves except 7992-01 and 7993-01.

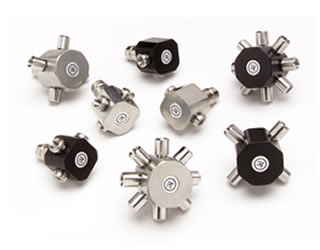

PSD/6 Valves ; The PSD/6 is a compact full height syringe pump designed to perform all liquid handling operations including dispensing and diluting. The PSD/6 can be fitted with a variety of valve and syringe combinations. With a choice of materials like PTFE, CTFE, FEP, UHMWPE, ceramic and borosilicate glass, a reliable turnkey system can be assembled to meet the requirements of the most demanding applications.'

Flow Daigram

Description

Model

Ceramic

PTFE

"Y" Flow Path
2-ports, plus syringe port

Y-Valve

8778-01

57252-01

Y-Block
Static non-switching Y-block

Y-Block

NA

9537-01

"T" Flow Path
2-ports, plus syringe port

3-3

8063-01

58889-01

Distribution Flow Path
3-ports, plus syringe port

3-5

7991-01

NA

90° Flow Path
3-ports, plus syringe port

4-2

9234-01

NA

Distribution Flow Path
4-ports, plus syringe port

4-5

7992-01

NA

Distribution Flow Path
6-ports, plus syringe port

6-5

9998-01

NA

Distribution Flow Path
8-ports, plus syringe port

8-5

7993-01

59943-01
