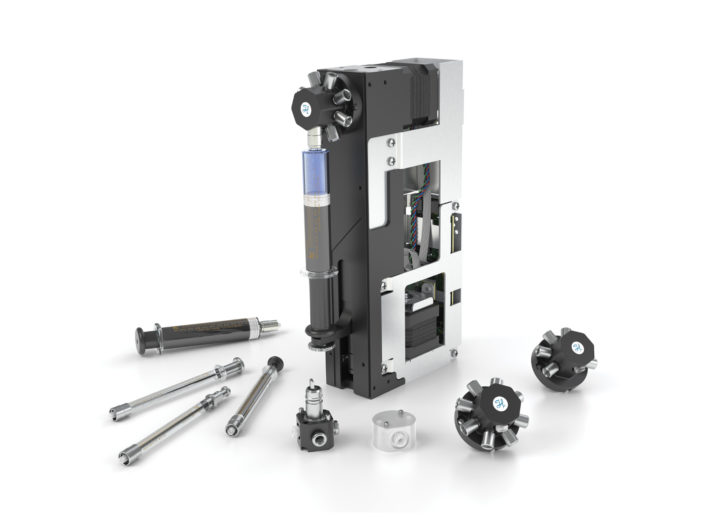

| PSD/4 정밀 소형주사기펌프 모듈 [PSD/4 Compact Syringe Pump Module] |
||
| 》 30 mm Syringe Pump 》 3,000/24,000/192,000 High Resolution 》 16 Pumps Daisy-chain 》 RS-232, RS-485, CAN Communication |
||
◈개 요
| Positive Displacement Syringe Pumps 》 Hamilton 주사기펌프는 일반적으로 정확하게 시료와 시약을 이송하는 액체충진 보조시스템 분야에 사용되며, 정밀한 분주가 필요한 공정 및 연속자동분주에 사용됩니다. 주사기펌프는 서비스가 간편한 양변위치환 액체펌프로써 높은 정밀도와 재현성을 제공합니다.액체의 비압축율에 의해 주사기펌프는 표면장력, 점도, 습도, 정수압, 기압과 같은 액체 환경인요인으로부터 영향을 받지 않습니다. 》 주사기펌프는 1회용 팁과 함께사용하면 에어변위피펫(ADP, air displacement pipetting, micro pipette)과 같은 용도로도 사용할 수 있습니다. 튜빙에 있는 액체는 시스템유체가 되어 피펫팁으로 액체를 흡입하고 분주하는 역활을 하게 됩니다. 이러한 방식으로 사용할 경우 1회용 피펫팁을 버리면 되므로 교차오염의 위험이 없으며, 대용량의 시약을 연속적으로 분주할 수 있으며, 시스템유체를 액체로 씻어낼수 있습니다. |
| Other benefits of liquid-filled positive displacement systems include: 》 나노리터 ~ 밀리리터 범위의 대용량 분주 》 고농도 산, 염기 및 휘발성유기용매와 같은 강한 화학물질을 처리할 수 있는 비활성 유로 》 에어변위피펫(ADP)은 한 곳에서 시료를 채취하고 다른 곳으로 이송하지만, 주사기펌프는 신속하게 대용량의 시료를 연속적으로 분주 》 밸브와 주사기 및 튜빙의 교체가 용이 》 한꺼번에 연속적으로 여러 곳에 분주할 수 있습니다. 》 각종 밸브와 주사기를 조합하여 처리량 증대 》 높은 압력으로 흘러가는 유체에 시료를 주입할 수 있는 주사기펌프밸브 》 마이크로 유체분야에 일정한 유량제어 |
| Syringe Pump Overview 》 Hamilton PSD 정밀주사기펌프는 최고품질의 밸브와 비활성 재질의 주사기, 부식성 흄으로 부터 보호할 수 있는 격리된 회로기판으로 구성되어 높은 신뢰성을 제공합니다. |
| Superior form and function saves you money 》 Hamilton은 유체보조스템인 주사기, 밸브, 펌프모듈을 설계하고 개발하고 있습니다. 이러한 통합된 제조과정은 구성부품들 간에 완벽한 호환성을 보장되므로 전체 유니트로 완성였을 때 훨씬 우수한 성능을 나타내는 결과로 나타나게 됩니다. PSD펌프의 특출한 신뢰성에 의해 품질보증수리 비용을 줄이고 유지보수계약에 따른 잠재적인 이익을 늘릴 수 있습니다. Hamilton 주는 성능 저하없이 수명이 오래갑니다. PSD 주사기는 PSD 펌프 구조와 정확하게 일직선으로 배열되도록 만들어져서 수명을 극대화합니다. |
 |
◈특징
|
The lower cost option with lots of features |
|
Advanced firmware |
|
Other features and benefits of the PSD/4: |
| 》 30 mm 스트로크 길이 |
| 》 22 lbf(10 kgf) 의 추진력 |
| 》 최대한 활용할 수 있는 설치옵션 |
| 》 진정한 속도를 보장하는 스피드 펌웨어 |
| 》 Cavro® 제품에서 간단하게 고성능제품으로 교체 |
| 》 작은 사이즈로 제한된 공간에 적합 |
| 》 정밀 스테퍼모터 (24,000 steps / 30 mm stroke) |
| 》 독립적으로 사용하거나 또는 직렬연결(daisy-chain)하여 사용 |
| 》 데모용 케이블 및 CD 공급 가능 |
| 》 10 여년간 시장에서 증명된 신뢰도 |
| 》 유해물질 사용제한지침 (RoHS-compliant) |
|
Liquid-filled sub-system applications to precisely transfer samples and reagents |
| 》 정밀유체 장비 |
| 》 시료전처리 장비 |
| 》 생명과학 장비 |
| 》 의료진단 장비 |
| 》 의료치료 장비 |
| 》 분석기기 장비 |
| 》 디지털 인쇄장치 |
◈규 격
|
PSD/4 (Half-Height Pump) |
PSD/6 (Full-Height Pump) |
|
 |
 |
|
| General Specifications | ||
|
Accuracy: |
± 1.0% @ 100% stroke |
|
|
Precision: |
+ 0.05% @ 100% stroke |
|
|
Fluid Path: |
Borosilicate glass, PTFE, PFA, CTFE or ceramic |
|
|
Weight: |
1.2 kg. |
1.67 kg. |
|
RoHS Compliant: |
Yes |
|
|
Linear Force Capability: |
9.07 kgf. |
|
| Power Requirements | ||
|
Supply Voltage: |
24 VDC |
|
|
Current: |
850 mA maximum |
|
| Syringe and Syringe Drive | ||
|
Syringe Volumes: |
12.5 uL ~ 12.5 mL |
25 uL to 50 mL |
|
Syringe Materials: |
Glass barrel, PTFE or PFA insert, stainless steel or aluminum plunger with PTFE coating, PTFE or UHMW-PE plunger tip |
|
|
Resolution: |
3,000 (standard) / 24,000 (high) |
6,000 (standard) / 48,000 (high) |
|
Syringe Drive Mechanism: |
Stepper motor driven lead screw and optical encoder |
|
|
Stroke Length: |
30 mm |
60 mm |
|
Stringe Speeds: |
1 second~ 50 minute/stroke |
2 second ~ 100 minute/stroke |
| Valve and Valve Drive | ||
|
Valve Drive Speed: |
250 ms per 120° rotation |
|
|
Valve Drive: |
Stepper motor with optical encoder feedback |
|
|
Valve Fittings: |
1/4" - 28 |
|
|
Valve Materials: |
CTFE, PTFE or ceramic |
|
|
Nominal Fluid Path Diameter: |
All valves: 0.060” (1.524 mm) unless otherwise noted |
|
| Communication | ||
|
Type: |
RS-232, RS-485, or CAN |
|
|
Protocols: |
Terminal and standard |
|
|
Baud Rate: |
9600 or 38,400 (RS-232 or RS-485); 100,000 or 125,000 (CAN) |
|
|
Data Bits: |
8 |
|
|
Parity: |
None |
|
|
Stop Bit: |
1, Half duplex |
|
|
Daisy Chain Length: |
Up to 16 individual pumps |
|
|
Programmable Capabilities: |
Ramps, cutoff velocity, backlash compensation, syringe speeds, loops, on-the-fly speed changes, terminate moves and delays, error detection, valve rotation selection, enhanced "h" factor capabilities including valve rotation CW and CCW |
|
| Environmental Operating and Storage Range | ||
|
Operating Temperature: |
15°C ~ 40°C |
|
|
Operating Humidity: |
20% to 95% relative humidity, non-condensing |
|
|
Storage Temperature: |
-20°C ~ 65°C |
|
|
Storage Humidity: |
20% to 95% relative humidity, non-condensing |
|
◈주문정보
| 》 PSD/4 (Half-Height Pump) ; The PSD/4 is the most compact Hamilton syringe pumps. It is based on half height (30 mm stroke length) syringes. This space saving design is performs all standard liquid handling functions, including dispensing, serial dispensing and diluting. |
 |
| PSD/4 Pumps |
|
|
PSD/4 Standard |
54848-01 |
|
PSD/4 Smooth Flow |
97709-01 |
|
PSD/4 High Lift Force |
99193-01 |
|
PSD/4 High Valve Torque |
99194-01 |
|
PSD/4 High Valve Torque and Lift Force |
99195-01 |
| PSD/4 Starter Kit |
|
|
Demo Communication Cable for PSD/4, MVP/4 and PSD/6 |
57025-01 |
|
Starter Kit for the PSD/4, MVP/4 and PSD/6 |
64316-04 |
|
PSD/4 Type |
Highest Resolution |
Fastest/Slowes |
Size |
Linear Force Capability |
Valve Torque Capability |
Weight |
|
Standard |
24,000 |
1 sec/50 min |
4.2 x 5 x 1.75 |
20 |
25 |
2.6 |
|
Smooth Flow |
192,000 |
14 sec/8 hour |
4.2 x 5 x 1.75 |
22 |
25 |
2.7 |
|
High Lift Force |
54,857 |
2.3 sec/114.3 min |
4.2 x 5 x 1.75 |
40 |
25 |
2.6 |
|
High Valve Torque |
24,000 |
1 sec/50 min |
4.99 x 5 x 1.75 |
20 |
75 |
3.14 |
|
High Valve Torque & Lift Force |
54,857 |
2.3 sec/114.3 min |
4.99 x 5 x 1.75 |
40 |
75 |
3.14 |
| PSD/4 Syringes ; Syringes for the PSD/4 syringe pump are available with a standard PTFE-tipped plunger and with a long life UHMWPE (Ultra High Molecular Weight Poly Ethylene) plunger tip. The stroke length of a PSD/4 syringe is 30 mm. |
 |
|
PTFE Tip |
UHMWPE Tip |
|
| 12.5 µL | 5495-10 | N/A |
| 25 µL | 5495-15 | 8250-15 |
| 50 µL | 5495-20 | 8250-20 |
| 100 µL | 5495-22 | 8250-22 |
| 125 µL | 5495-25 | 8250-25 |
| 250 µL | 5495-30 | 8250-30 |
| 500 µL | 5495-35 | 8250-35 |
| 1 mL | 5495-38 | 8250-37 |
| 1.25 mL | 5495-40 | 8250-40 |
| 2.5 mL | 5495-45* | 8250-45 |
| 5 mL | 5495-50** | 8250-50 |
| 12.5 mL | 5495-55** | NA |
| * Not compatible with 57252-01, 58889-01, 8778-01, 7992-01, and 7993-01. ** Not compatible with 7992-01 and 7993-01. Use valve 59943-01 as a substitute for 7993-01. |
||
| PSD/4 Valves ; The PSD/4 is a compact syringe pump designed to perform all liquid handling operations including dispensing and diluting. The modules can be fitted with a choice of valves to meet even the most demanding applications. |
 |
|
Flow Daigram |
Description |
Model |
Ceramic |
PTFE |
 |
"Y" Flow Path |
Y-Valve |
8778-01 |
57252-01 |
 |
Y-Block |
Y-Block |
NA |
9537-01 |
 |
"T" Flow Path |
3-3 |
8063-01 |
58889-01 |
 |
Distribution Flow Path |
3-5 |
7991-01 |
NA |
 |
90° Flow Path |
4-2 |
9234-01 |
NA |
 |
Distribution Flow Path |
4-5 |
7992-01 |
NA |
 |
Distribution Flow Path |
6-5 |
9998-01 |
NA |
 |
Distribution Flow Path |
8-5 |
7993-01 59943-01 |
|
